Hydraulikzylinder 10-77-36-113

Art.Nr.:
Z10-77
Lieferzeit:
3-4 Tage 3-4 Tage (Ausland abweichend)
Lagerbestand:
12 Stück
63,31 EUR
inkl. 19% MwSt. zzgl. Versand



Hydraulikzylinder Artikelnummer Z10-77

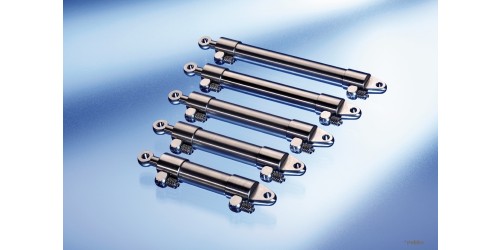

Alle Zylinder sind komplett aus rostfreiem Edelstahl gefertigt. Sie sind verschraubt und können zum Austausch einer Dichtung zerlegt werden.

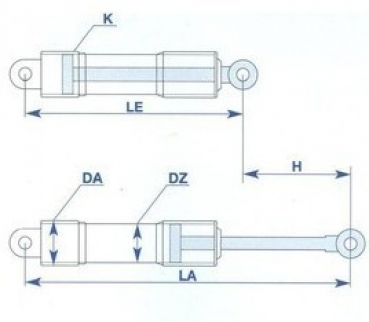

Bitte beachten Sie zu nachfolgender Tabelle auch die Detailbilder zum Produkt mit der grafischen Darstellung der Abmessungen.

Kolbenstangendurchmesser bei:
Zylinder mit Kolbendurchmesser 22 mm: Ø 10 mm
Zylinder mit Kolbendurchmesser 19 mm: Ø 8 mm
Zylinder mit Kolbendurchmesser 15 mm, 12 mm und 10 mm: Ø 5 mm
Zylinder mit Kolbendurchmesser 8 mm: Ø 4 mm
Druck- und Hubkraft ist ohne Reibungsverlust berechnet.

Beim Angebot handelt es sich um einen Zylinder.

Artikel Nr. Kolben Zylinder Aussen Länge Länge Hub Druckkraft Hubkraft Druckkraft Hubkraft
  (K) (DZ) (DA) (LE) (LA) (H) 13 bar 20 bar
Z10-62 10 mm 12 mm 14 mm 62 83 21 8 kg 10 kg 12 kg 16 kg
Z10-67 10 mm 12 mm 14 mm 67 93 26 8 kg 10 kg 12 kg 16 kg
Z10-77 10 mm 12 mm 14 mm 77 113 36 8 kg 10 kg 12 kg 16 kg
Z10-84 10 mm 12 mm 14 mm 84 127 43 8 kg 10 kg 12 kg 16 kg
Z10-87 10 mm 12 mm 14 mm 87 133 46 8 kg 10 kg 12 kg 16 kg
Z10-97 10 mm 12 mm 14 mm 97 153 56 8 kg 10 kg 12 kg 16 kg
Z10-107 10 mm 12 mm 14 mm 107 173 66 8 kg 10 kg 12 kg 16 kg
Z10-117 10 mm 12 mm 14 mm 117 193 76 8 kg 10 kg 12 kg 16 kg
